C-GIRDER

Curved Connection In PC Girder

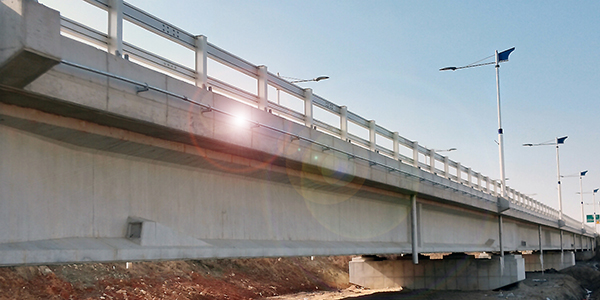

C-GIRDER 공법개요 ㅣ  PSC거더의 새로운 표준

거더 상단부에 인장을 위한 공간을 형성하여 긴장효율 및 시공안전성을 향상시키고, 연속부의 쉬스관 배치를 용이하게 함으로써 곡선구간 및 직선구간에서 PS강연선의 마찰 및 가설오차를 최소화시킨 경제성 및 효율이 뛰어난 PSC 거더공법입니다.

C-GIRDER 특징 ㅣ 차별화된 경쟁력

Workability

시공성

  • 2차인장부가 거더상단에 위치하여 시공성 향상
  • 지상작업으로 안전사고 예방

economy

경제성

  • 2차 인장에 필요한 투입장비 최소화
  • 고소작업 배제로 인한 부대공사 비용 절감 및 안전성 향상

stability

구조안정성

  • 효율적인 거더 단면 확보
  • 연속부 인장효율 극대화

durability

내구성

  • 독립된 유지관리 정착구 사용
  • 공용중 추가긴장력 도입으로 내하력 증진가능

연속지점부 쉬스관 곡선배치

연속부 곡률마찰 손실 최소화
인장시 연속 지점부 편심 극대화
PS강재의 곡률반경에 관한 도로교 시방기준 준수 (도로교 설계기준)

독립된 유지관리 정착구

필요시 최소의 비용으로 손쉽게 추가진장력을 도입할 수 있도록
독립된 유지관리용 정착구 설치

거더 상단 인장 작업

고소작업 배재를 통한 안전사고 예방, 시공성 향상
교량 하부 진입로등 부대공사 불필요
인장효율이 높은 인장기 사용가능
인장 작업시 불필요한 중기사용 배제

C-GIRDER 제작 ㅣ  시공단계별 제작방법

Step 1. 제작대 설치

Step 2. 철근 및 쉬스관 배치

Step 3. 거푸집 조립 및 타설

Step 4. 증기양생후 거푸집 탈형

Step 5. 1차 긴장

Step 6. 운반 및 가설

Step 7. 바닥판타설

Step 8. 2차 긴장 후 완공

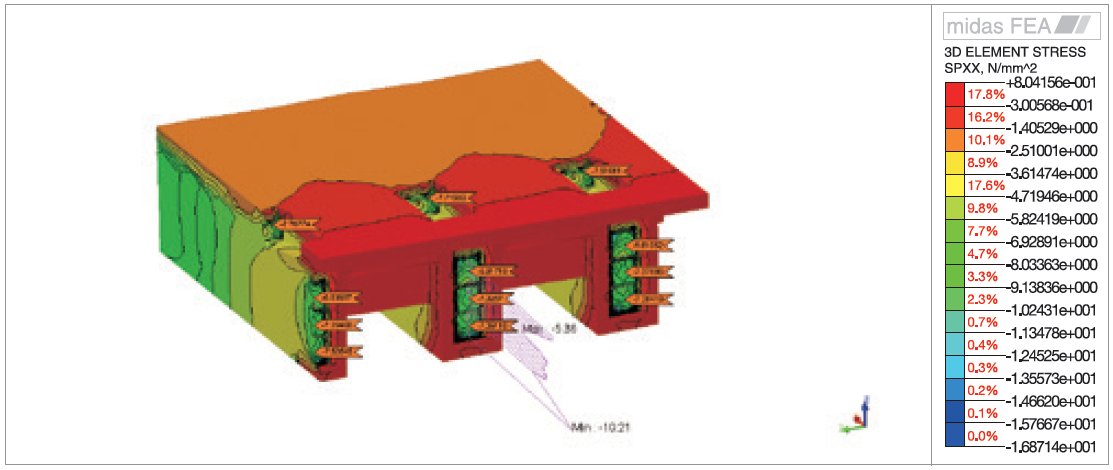

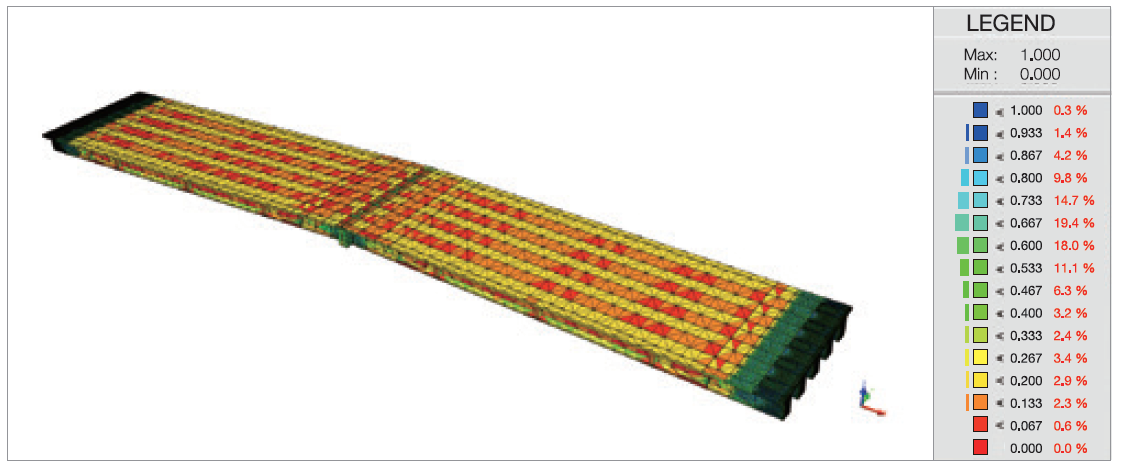

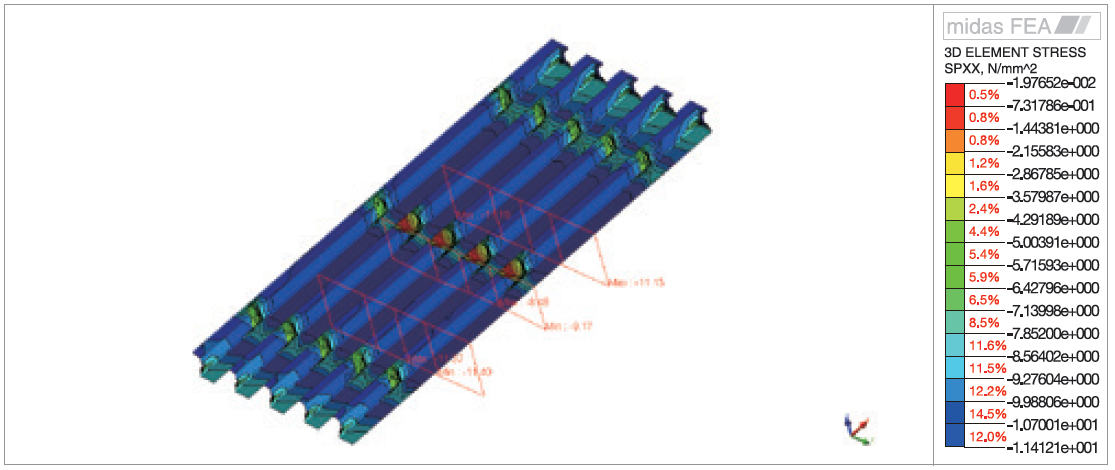

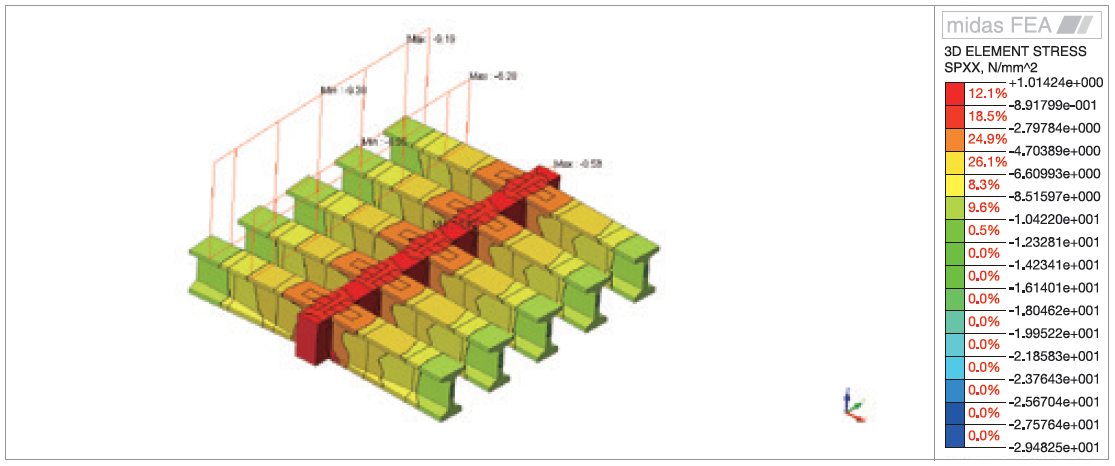

C-GIRDER 구조안전성 ㅣ 전산 상세해석

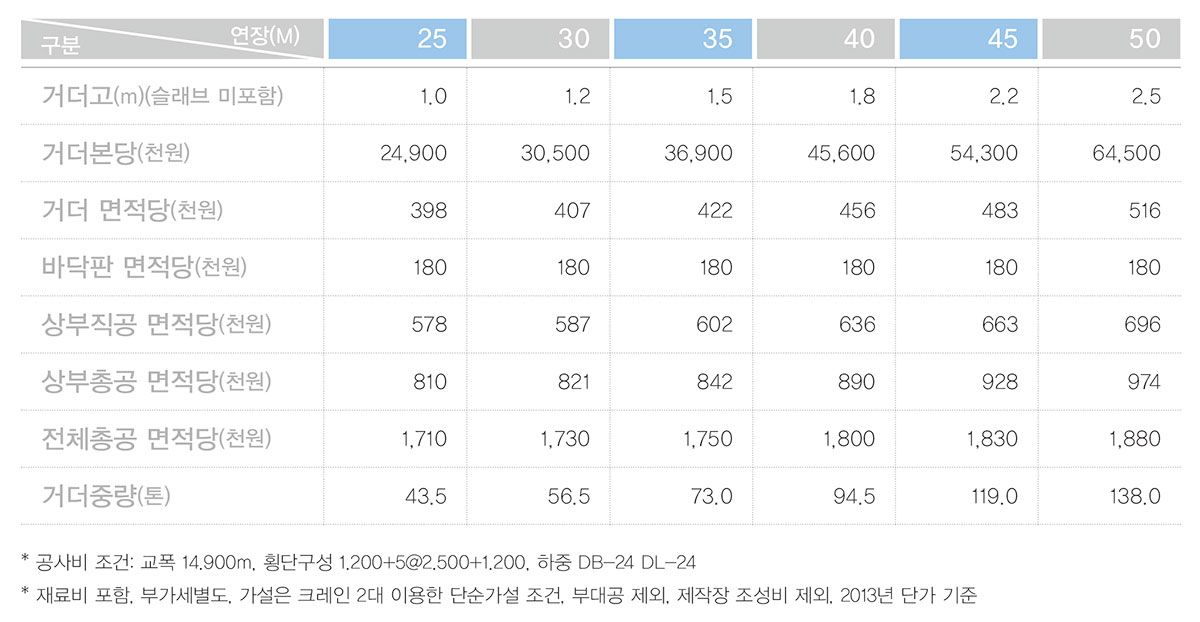

C-GIRDER 공사비 ㅣ  경제적인 공사비
