E.H.P 파일

내진보강 및 선단확대 강관파일 공법

E.H.P 파일 공법개요 ㅣ  내진보강 및 선단확대 강관파일공법

  • 최근 국내의 빈번한 지진발생에 대비하여 기초말뚝의 내진 중요성 증대
  • 고가인 강관말뚝을 대체하여 안전성이 우수하며 경제적인 말뚝개발이 필요
  • 현재 사용성이 제한되어 있는 고가의 강관말뚝(교량교대)의 대체말뚝으로서 활용성 증대 필요

구조 안전성이 우수하며 경제성 및 활용성 증진을 위한 말뚝 개발 필요

E.H.P 파일 특징 ㅣ 구조안정성 및 내진성능 증대

시공성∙내구성

  • 말뚝의 절단, 연결 및 두부보강이 용이하여 시공성 우수
  • 말뚝 운반 및 설치 용이
  • 강관 내∙외부 콘크리트 충진으로 내부식성 증대
  • 공장제작으로 품질 우수

경제성

  • 고가의 강관말뚝 대체 공법으로 활용성 증대
  • 본체 강관 구경 축소로 재료비 절감
  • 말뚝 내하력 및 지지력 증가로 말뚝 본수 절감에 의한 경제성(자재비 및 설치비) 우수

Z

내진 안전성

  • 콘크리트 충진 강관으로 진동 주기가 긴 장주기 말뚝
  • 말뚝자중 및 주면마찰력 증가로 인발 저항력 증대

구조 안전성 및 지지력

  • 콘크리트 충진 강관으로 말뚝 강성 증대에 의한 휩강성/수평저항력 우수
  • 강관 단일 재료로 구조적 거동이 확실
  • 선단 확장 및 내∙외부 콘크리트 충진으로 선단 및 마찰 지지력 증대

E.H.P 파일 제작순서 ㅣ  시공단계별 제작방법

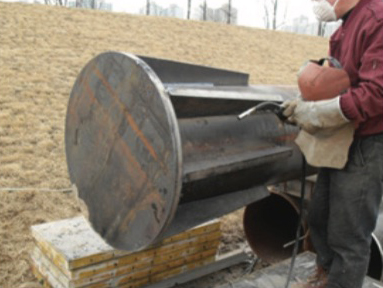

Step 1. 내진말뚝 선단부 보강

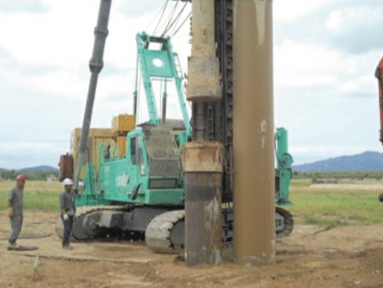

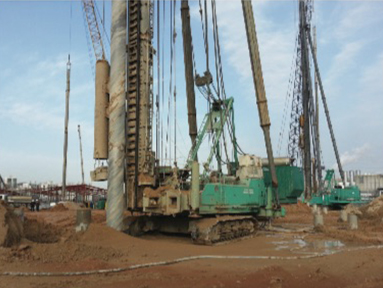

Step 2. 천공 및 외부케이싱 설치

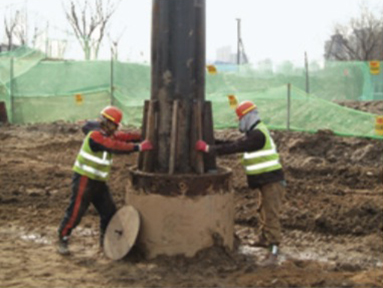

Step 3. E.H.P 말뚝 근입

Step 4. 경타

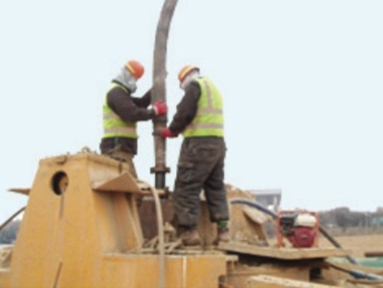

Step 5. 콘크리트 타설 및 외부케이싱 인발

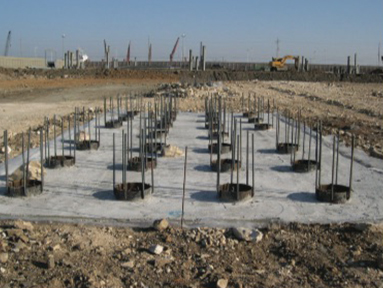

Step 6. 말뚝 기초 완성

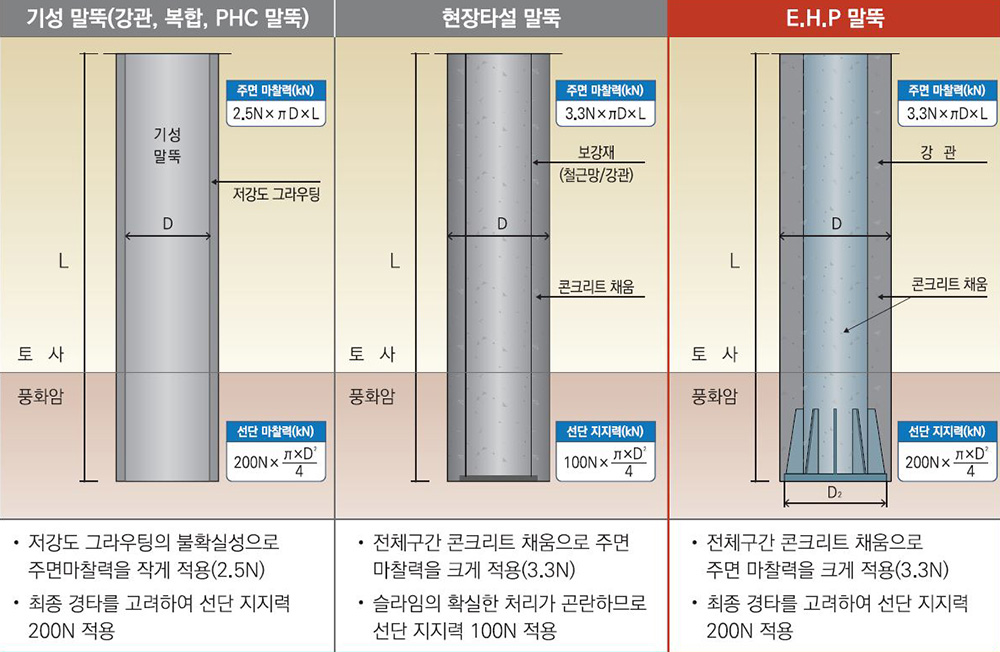

E.H.P 파일 지지력 산정방법 ㅣ 기존 공법 대비

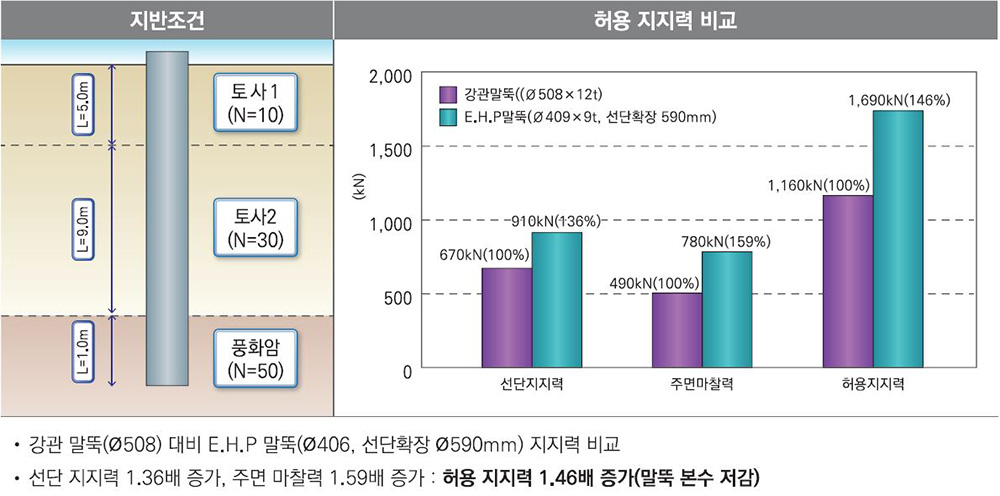

E.H.P 파일 지지력 검토 ㅣ 강관말뚝 대비
